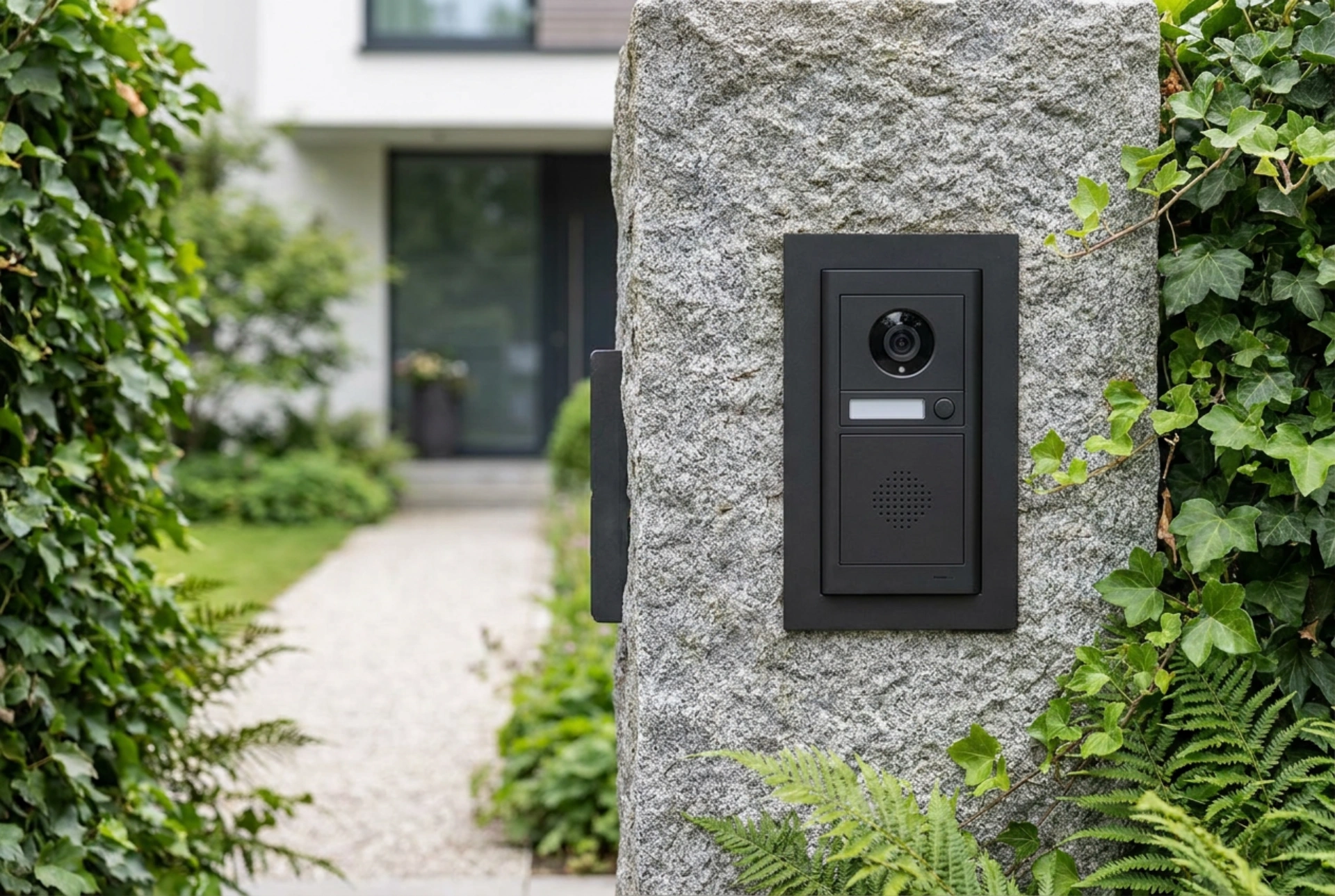

Raktresañ ur reizhiad intercom gant ur c'hamera evit ar gwerzhid hag an nor-bort a c'houlenn prederiañ pizh diwar-benn ar fizik, an optik hag an treuzkas sinaloù. Evit kaout ur gwel splann hag ur reizhiad a bado pell, e tiler termeniñ al lec'hiadur hag an teknologiezhioù kablet hervez reolennoù ar skiantoù dafar hag an tredanerezh izel-voltaj.
Lec'hiadur hag optik: reizhañ an uhelder hag an ahel-gwelout
Evit ma vo efedus ar c'hamera, e ranker meizañ fizik an optik hag an dismestr gwelout. Lec'hiadur an dornbell a rank bezañ lakaet d'un uhelder etre 1,40 m ha 1,60 m diouzh al leur. An uhelder-mañ a aotren ur gwel tal-ouzh-tal eus an dud a zeu, hep ma vo re vras an uhelgorn pe an izelgorn. Ur gorn-gwelout ledan (entre 120 ha 170 derez) a zo erbedet evit gwelet kement tra a dremen dirak an nor, met rankout a reer teuler evezh ouzh an "efed lagad-pesk" a c'hall kemmañ ar gwel war ar c'hostezioù.
Ar goulou a zo un elfenn hollbouezus all. Ur c'hamera lakaet war-du ar reter pe ar c'hornôg a vo dindan efed ar goulou-enep d'ar mintin pe d'ar pardaez. Kement-mañ a satur ar pikoù-skeudenn (pixels) hag a rann ar skeudenn da vezañ teñval-tre (efed silhouette). Evit diwall diouzh an dra-se, e tiler dibab ur c'hamera gant ur reizhiad digeriñ dinamek ledan (WDR) hag a wezh ar c'hembos d'ar goulou, pe staliañ ur c'hab-gwareziñ fizikel a-us d'al lentilh evit krouiñ ur skeud hag evit herzel ouzh tarzhioù goulou an heol.
Treuzkas ar sinal: perzhioù fizik ar funioù hag an dindanoù
Ar choaz etre ur reizhiad kablet hag unan hep neudenn (Wi-Fi) a rank bezañ graet hervez perzhioù fizik ar sinalioù. Ar reizhiadoù hep neudenn a goll kalz a nerzh pa dremenont dre vuroù maen, dorioù metalek, pe dindan glebor ar glaveier. Ar gwagennoù skingomz (da skouer 2,4 GHz) a vez danyzet gant ar pelloù hag an elfennoù fizikel.
Ar reizhiad kablet eo an dibab surañ. Implijout funioù STP pe FTP (gant ur skramm gwareziñ elektromagnetek) a vir ouzh an interference gant funioù tredan all. Evit ar pelloù hir etre an ti hag ar gloued, e ranker jediñ ar goll-voltaj (lezenn Ohm, V=IR). Ma 'z eo re voan ar fun koper (da skouer un diametr dindan 0,5 mm), ar voltaj a erru d'an intercom a c'hall bezañ re izel evit lakaat ar c'hamera pe ar gwasg-dor tredan (gâche) da vont en-dro. Erbedet eo implijout funioù gant ur rann-gorff uhel a-walc'h (0,8 mm² pe muioc'h) evit ar pelloù muioc'h eget 50 metr.
Gwareziñ an dafar diouzh an hin hag ar glebor
An intercom lakaet er-maez a zo dindan gazel-ge, glav, skorn ha cheñchamantoù tommerezh. Ret eo studiañ an indez gwareziñ (IP). Ur reizhiad evit ar gloued a rank kaout un indez IP65 d'an nebeutañ (gwarezet diouzh ar poultr hag ar bannoù dour), met IP66 pe IP67 a zo gwelloc'h evit an amzer fall. An dafar implijet a rank bezañ d'an uhel: aluminiom anodizet, dir didaer (marine-grade) pe polikarbonat a-zoare, evit herzel ouzh tarzhioù UV hag ouzh ar c'horrozion elektrogantek.
An aezhenn hag ar glizh a c'hall birviñ e-barzh ar boest-penn ma n'eo ket mat ar jintoù. Gwelloc'h eo ober gant jintoù silikon a-galite hag a vir ouzh an aer gleb da antreal. Un urzh-gwezhiadur mat evit ar staliadur eo lakaat ar boest dindan an nivo, hep lezel toulloù war an tu-gorre ma c'hallfe an dour redek enno.
Merañ an digoradurioù gant ar red tredan izel
An intercom n'eo ket hepken ur c'hamera, ur benveg evit digeriñ ar porzh eo ivez. Kement-mañ a vez graet dre ur gwasg-dor tredan pe ur motor evit ar porzh. An toulloù-tredan-mañ a implij ur c'harg induktif. Pa vez digoret pe serret ar roudad, e c'hall bezañ krouet ur piko-tredan a c'hall distrujañ kartenn-elektronek an intercom.
Evit diwall diouzh se, e ranker lakaat ur rale (relay) distag hag a rann ar sirkuit galloud (evit ar motor pe an nor) diouzh sirkuit ar sinal. Kement-mañ a warez an intercom ouzh ar reizhiadoù tredan kreñv hag a aotren ur gwarez uhel d'al liammoù elektronek. Ur cabling daou-neudenn standardizet gant ur protokol digor a aotren kemmañ an elfennoù hep kemmañ an holl funioù er roudad.
