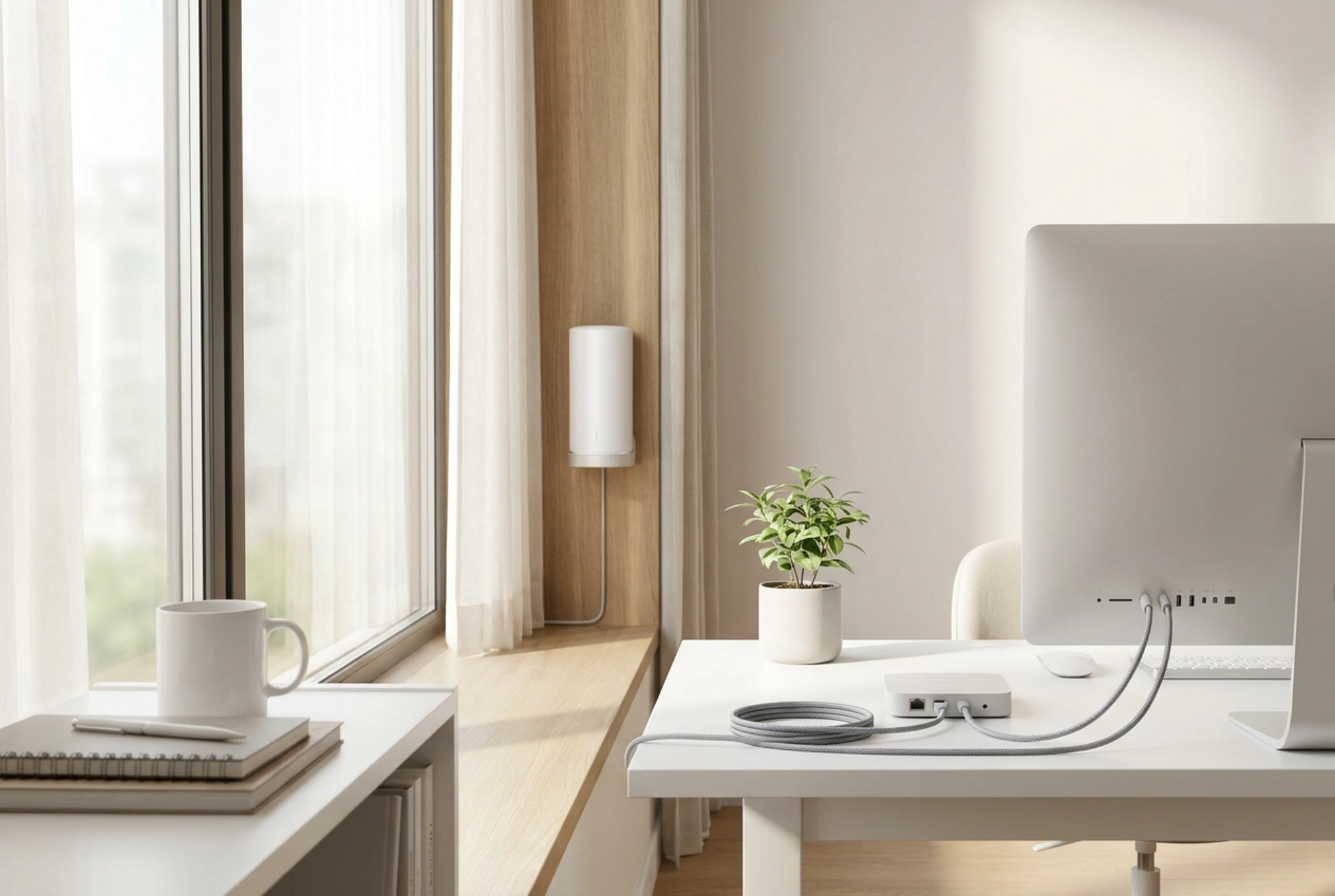

Como configurar um roteador LTE com antena externa para sinal fraco

Aprenda a instalar e alinhar uma antena externa LTE usando conceitos de radiofrequência para estabilizar sua internet em áreas de sinal fraco.

Como configurar um roteador LTE com antena externa para sinal fraco

Obter uma conexão de internet estável em áreas com sinal LTE fraco exige mais do que simplesmente posicionar o roteador perto de uma janela. A instalação física de uma antena externa e o correto alinhamento de frequência com a torre de transmissão são fundamentais para contornar a atenuação eletromagnética causada por barreiras físicas e pela distância.

A Física da Propagação de Sinal e as Barreiras Estruturais

As ondas de rádio utilizadas na tecnologia LTE operam em frequências que variam geralmente entre 700 MHz e 2600 MHz. Quanto maior a frequência utilizada pela portadora, menor é o comprimento de onda e, consequentemente, menor é a sua capacidade de transpor obstáculos físicos como paredes de concreto, telhados de cerâmica e vidros laminados. Uma parede de tijolo maciço, por exemplo, pode atenuar o sinal em mais de 10 dB, o que representa uma perda drástica na potência da radiofrequência (RF).

Ao posicionar uma antena externamente, elimina-se o obstáculo direto da estrutura da edificação. No entanto, é preciso considerar a zona de Fresnel, uma área elipsoidal em torno da linha de visada direta entre a antena e a torre. Se obstáculos como árvores ou outras construções obstruírem esta zona, haverá dispersão e difração das ondas, resultando em perda de pacotes e aumento da latência. Por isso, a altura da instalação externa é o fator primordial para garantir uma visada limpa.

Antenas Direcionais, Polarização e a Tecnologia MIMO

A escolha e o posicionamento da antena devem respeitar as leis da polarização eletromagnética. A maioria das transmissões LTE modernas utiliza a tecnologia MIMO (Multiple Input Multiple Output), que exige o envio e recebimento de sinais em múltiplos caminhos espaciais simultaneamente. Para que o MIMO funcione de forma ideal, utilizam-se duas antenas (or uma única antena dupla) configuradas em polarização cruzada (geralmente inclinadas a mais ou menos 45 graus em relação ao plano vertical).

  • Antenas Omnidirecionais: Captam sinais de todas as direções (360 graus), sendo indicadas apenas para locais onde o sinal externo já é forte e estável, mas sofre atenuação para entrar na residência.
  • Antenas Direcionais: Concentram toda a sensibilidade de recepção em um feixe estreito. Elas oferecem alto ganho (medido em dBi) e são essenciais para conexões de longa distância, pois rejeitam interferências vindas de outras direções.

A Importância da Impedância e a Perda nos Cabos Coaxiais

Um dos maiores erros em instalações de RF é ignorar a atenuação do cabo que liga a antena externa ao roteador LTE. Os equipamentos de telecomunicação residencial utilizam cabos de impedância de 50 Ohms. O uso incorreto de cabos de 75 Ohms (comuns em TV a cabo) gera descasamento de impedância, provocando ondas estacionárias que refletem o sinal de volta e podem danificar os transmissores internos.

Mesmo com o cabo correto, ocorre a atenuação natural por metro linear. Frequências mais altas (como 2600 MHz) sofrem perdas significativamente maiores no cabo do que frequências mais baixas (como 800 MHz). Portanto, a regra de ouro é manter o comprimento do cabo coaxial o mais curto possível. Se o cabo possuir 10 metros de comprimento e uma taxa de atenuação de 0.5 dB por metro na frequência de operação, haverá uma perda total de 5 dB — o que pode anular completamente o ganho obtido pela antena externa.

Alinhamento de Precisão Usando as Métricas do Roteador

O alinhamento de uma antena direcional não deve ser feito com base nas barras de sinal do visor do roteador, pois esta é uma representação visual imprecisa e lenta. É necessário acessar a interface de configuração do roteador através do navegador e monitorar três parâmetros fundamentais decodificados em tempo real:

  • RSRP (Reference Signal Received Power): Mede a potência do sinal de referência recebido em dBm. Valores mais próximos de zero são melhores (ex: -70 dBm é excelente, enquanto -110 dBm indica um sinal extremamente fraco).
  • RSRQ (Reference Signal Received Quality): Indica a qualidade do sinal recebido, variando de -3 dB (excelente) a -20 dB (muito ruim).
  • SINR (Signal-to-Interference-plus-Noise Ratio): Mede a relação entre o sinal útil, o ruído de fundo e a interferência de outras células. Esta é a métrica mais crítica para a velocidade de download: valores acima de 12-15 dB garantem altas taxas de transferência.

Para alinhar, gire a antena lentamente em incrementos de 5 a 10 graus horizontalmente. Após cada ajuste, aguarde cerca de 30 segundos para que o chipset do roteador recalcule as métricas de RSRP e SINR. Busque sempre maximizar o valor de SINR, pois um sinal ligeiramente mais fraco porém livre de ruídos entregará uma velocidade de conexão muito superior.

Vedação Física e Proteção das Conexões

As conexões coaxiais expostas ao tempo são vulneráveis à oxidação e infiltração de água. A umidade dentro do cabo altera as propriedades dielétricas do isolamento interno, destruindo a impedância e inutilizando o sistema de recepção. Portanto, todas as conexões externas devem ser isoladas utilizando fita autofusão, que se vulcaniza criando uma barreira de borracha impermeável, sobreposta por uma camada de fita isolante convencional para proteção contra raios ultravioleta.
