A organização de cabos sob a mesa de trabalho vai além da mera harmonia estética, impactando diretamente a durabilidade dos condutores e a segurança elétrica do ambiente de trabalho.
A física dos condutores e o risco dos cabos tensionados
Os cabos elétricos e de dados são compostos por filamentos de cobre revestidos por camadas isolantes de polímeros como PVC ou poliuretano. Quando os cabos ficam suspensos sem suporte, a gravidade exerce uma tensão mecânica constante sobre os conectores e soldas internas. Com o tempo, essa tração contínua deforma o plástico isolante e tensiona os filamentos metálicos, aumentando a resistência elétrica e gerando pontos de microaquecimento.
Outro fator crítico é o raio de curvatura mínimo. Dobrar excessivamente um cabo de dados (como um cabo de rede ou HDMI) altera o posicionamento geométrico dos pares trançados internos. Essa deformação altera a impedância característica do cabo, resultando em perda de pacotes e atenuação de sinal. O raio de dobra de um cabo nunca deve ser menor que quatro vezes o seu próprio diâmetro externo.
Interferência eletromagnética e a separação de sinais
Ao planejar a disposição dos cabos, é fundamental compreender o conceito de acoplamento eletromagnético. Cabos de alimentação transportam correntes alternadas de alta intensidade, gerando campos magnéticos ao seu redor. Se cabos de dados forem agrupados paralelamente aos de energia por longas distâncias, essa oscilação magnética induzirá correntes indesejadas nos condutores de dados, provocando ruídos e falhas de comunicação.
Para mitigar esse efeito, a técnica correta consiste em separar as rotas de energia e de dados dentro do organizador, mantendo uma distância mínima de cinco a dez centímetros entre elas. Quando o cruzamento for inevitável, ele deve ser feito em um ângulo perpendicular de noventa graus, minimizando a área de indução mútua.
Fixação estrutural e a distribuição de peso na calha

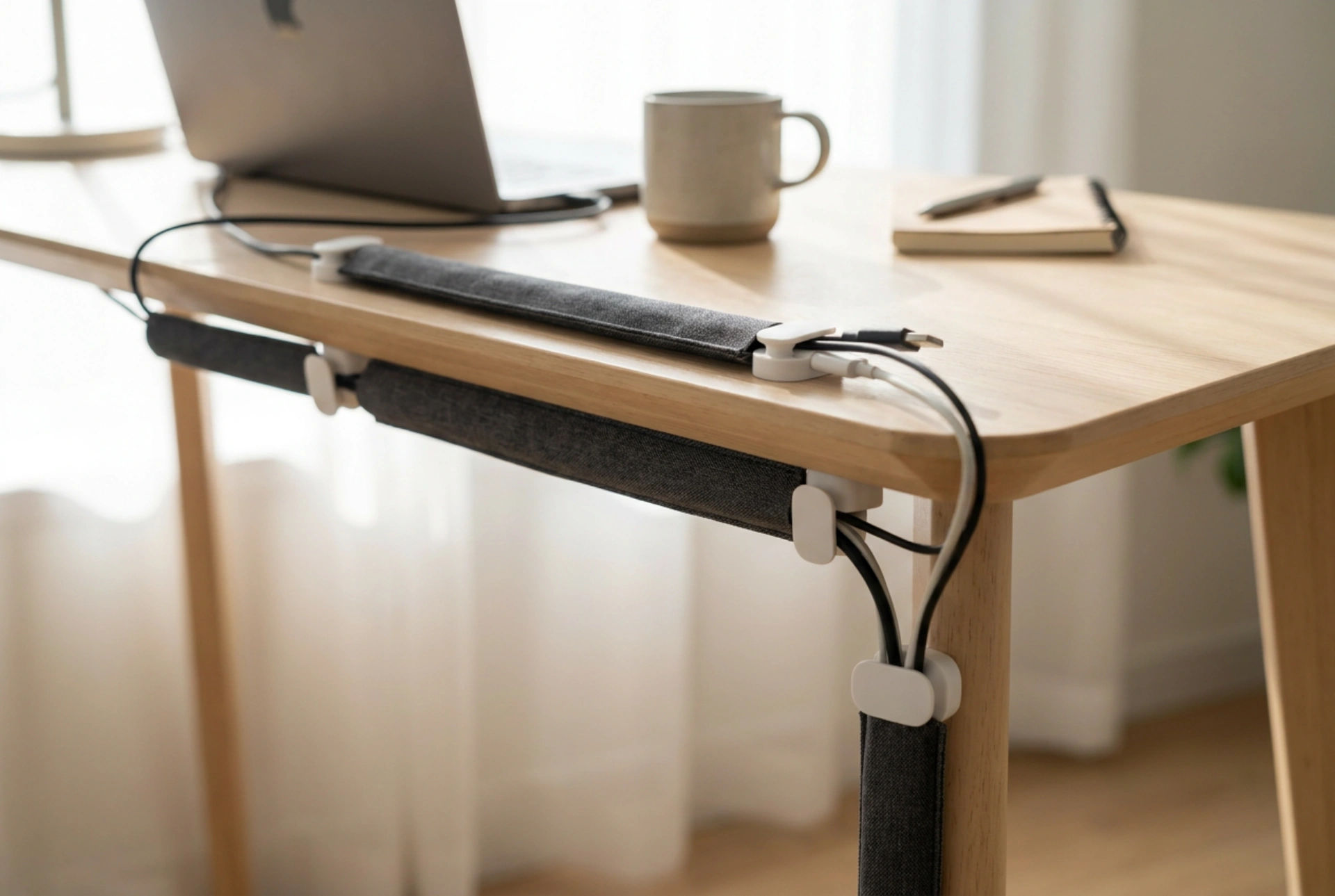

O coração de um sistema eficiente de gerenciamento é o organizador tipo calha ou aramado, fixado na parte inferior do tampo da mesa. O maior erro metodológico é deixar a régua de tomadas (filtro de linha) suspensa apenas pelos plugues. A força da gravidade sobre uma régua carregada pode afrouxar os contatos internos, gerando micro-arcos elétricos.
- Fixação mecânica: Parafuse a régua de tomadas diretamente na madeira do tampo ou fixe-a firmemente no fundo da calha organizadora com fitas de alta fixação acrílica.
- Alívio de tensão: Garanta que cada plugue tenha uma folga de cabo que forme uma leve curva descendente antes de entrar no organizador, evitando que o peso do cabo force a tomada.
- Dissipação por convecção: As calhas aramadas facilitam a dissipação térmica por convecção natural, evitando o superaquecimento dos blocos de fontes de alimentação.
Agrupamento inteligente: Fita autoaderente contra abraçadeiras plásticas
As abraçadeiras plásticas de nylon serrilhadas, embora populares, apresentam desvantagens físicas: concentram a pressão em uma linha estreita e são rígidas. Se apertadas em excesso, esmagam a blindagem dos cabos de rede e marcam de forma permanente a capa dos cabos de energia. Além disso, exigem ferramentas de corte para modificações, elevando o risco de acidentes.
A alternativa correta é a fita autoaderente de gancho e laço. Ela distribui a pressão mecânica de forma homogênea sobre uma superfície ampla, protege os polímeros isolantes e permite reconfigurações ilimitadas sem ferramentas. Ao agrupar os cabos, faça amarrações firmes, mas que permitam o deslizamento leve dos condutores sob tração manual moderada.
Prevenção contra o acúmulo de poeira e dissipação de calor
O fluxo de ar sob a mesa é frequentemente negligenciado. Fontes de alimentação dissipam calor por efeito Joule. Quando os cabos são compactados em blocos densos, cria-se uma barreira térmica que impede a refrigeração natural. O atrito estático gerado pelo funcionamento de equipamentos eletrônicos também atrai poeira em suspensão.
A poeira acumulada funciona como isolante térmico e, em ambientes úmidos, torna-se higroscópica, podendo conduzir eletricidade estática e danificar componentes sensíveis. Portanto, organize os cabos deixando canais de ventilação entre as fontes de alimentação e remova os resíduos semestralmente com ar comprimido seco.
