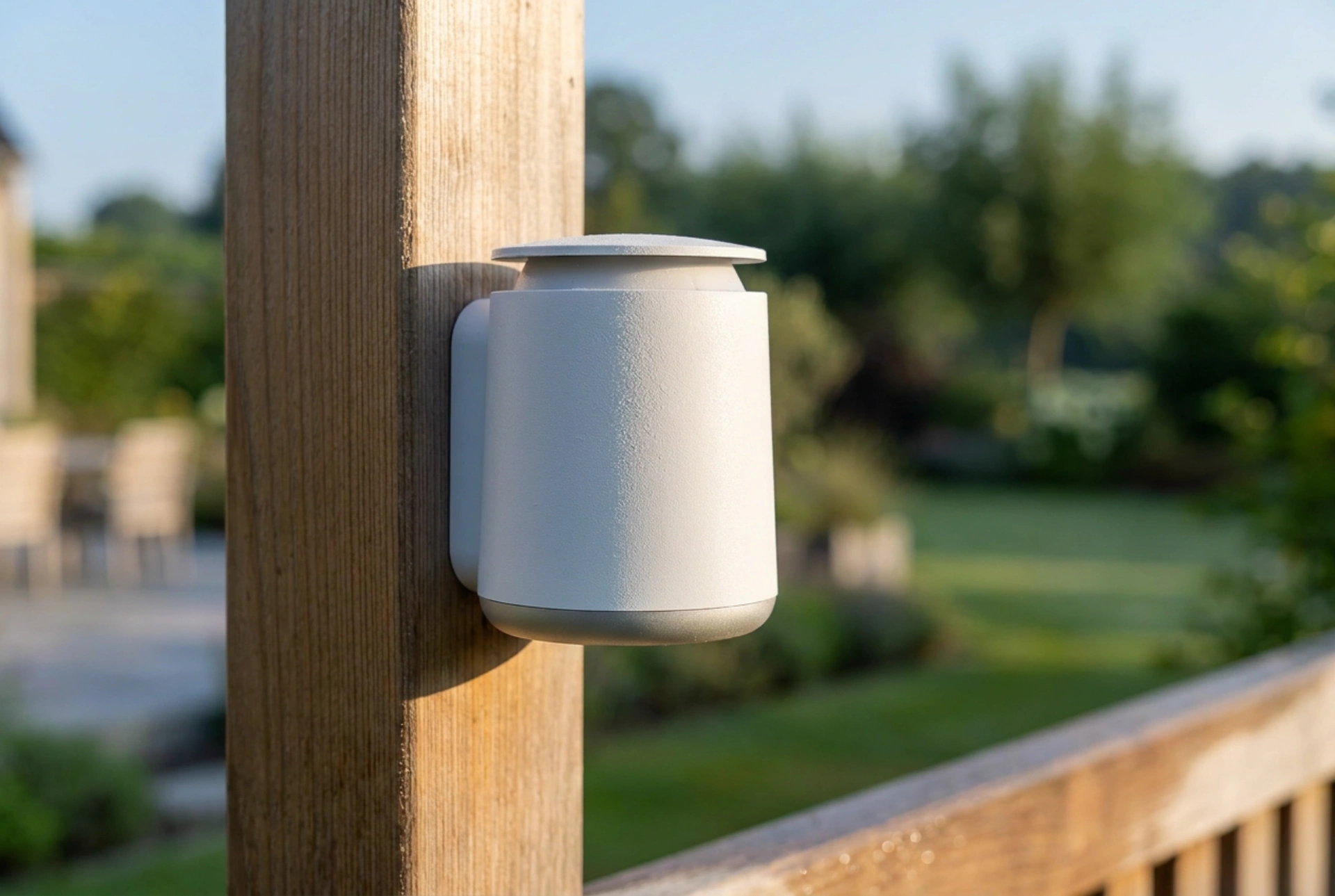

Como instalar o sensor externo de uma estação meteorológica

Aprenda a instalar o sensor externo da sua estação meteorológica de forma precisa, evitando erros de temperatura causados por calor residual.

Como instalar o sensor externo de uma estação meteorológica

A instalação correta do sensor externo de uma estação meteorológica é o fator mais crítico para garantir a precisão dos dados coletados sobre o microclima local. Pequenos desvios no posicionamento ou na escolha dos materiais de suporte podem distorcer as medições de temperatura, umidade e vento devido a fenômenos físicos como a radiação térmica residual e a turbulência aerodinâmica.

Termodinâmica local: Evitando a radiação térmica residual

O principal erro na instalação de sensores de temperatura e umidade é a proximidade com superfícies de alta capacidade térmica e baixo albedo. Materiais como concreto, asfalto, tijolos escuros e telhas absorvem a radiação solar de ondas curtas durante o dia e a reitem na forma de radiação infravermelha de ondas longas. Se o sensor for posicionado próximo a essas superfícies, ele medirá o calor irradiado pela estrutura e não a temperatura real do ar.

Para mitigar esse efeito, o sensor deve ser instalado a uma distância mínima de quatro vezes a altura do obstáculo mais próximo e, idealmente, sobre uma superfície natural vegetada, como grama ou solo livre. A grama dissipa o calor por evapotranspiração, mantendo o microclima adjacente neutro e ideal para a amostragem atmosférica.

Altura regulamentar e a camada limite terrestre

A física da atmosfera nos ensina que o ar próximo ao solo sofre forte influência da camada limite terrestre, onde o atrito com a superfície e a irradiação direta do solo criam gradientes térmicos e de umidade severos. Para obter leituras padronizadas, siga estas diretrizes de altura:

  • Sensores de temperatura e umidade: Devem ser posicionados entre 1,25 e 2,0 metros de altura em relação ao solo. Esta faixa está acima da zona de calor extremo do solo e abaixo do fluxo de vento livre desimpedido.
  • Anemômetros (sensores de vento): Devem ser colocados no ponto mais alto possível, idealmente a 10 metros de altura em campo aberto, ou pelo menos 2 a 3 metros acima da linha do telhado ou de obstáculos circundantes. O fluxo de vento perto de paredes sofre compressão e turbulência, o que subestima a velocidade real e altera a direção do vento.

Isolamento condutivo e blindagem contra radiação

Mesmo na sombra, a luz solar indireta e refletida pode aquecer o invólucro do sensor. Por isso, a utilização de um protetor de radiação solar (geralmente composto por pratos brancos sobrepostos com aberturas de ventilação) é indispensável. Esse design permite que o fluxo de ar passe livremente por convecção natural, enquanto as placas brancas, com alta refletividade (albedo próximo a 0,9), barram a luz direta e difusa.

Ao fixar o suporte do sensor em postes metálicos ou de madeira, atente-se à condução térmica. Metais possuem alta condutividade térmica e transferem calor rapidamente para o suporte do sensor. Utilize espaçadores ou arruelas de polímero isolante (como nylon ou borracha nitrílica) entre o suporte metálico e a estrutura de fixação para romper a ponte térmica.

Técnicas de montagem mecânica e prevenção de umidade

A fixação física do sensor deve resistir a intempéries sem alterar as condições físicas do ambiente de medição. Siga este procedimento estruturado de montagem:

  • Nivelamento preciso: Utilize um nível de bolha integrado ou externo para garantir que o sensor de chuva (pluviômetro) e o anemômetro estejam perfeitamente horizontais. Um desvio de poucos graus no pluviômetro altera a área de captação da boca coletora, resultando em submedição da precipitação.
  • Alinhamento do anemômetro: Alinhe a marca de calibração (geralmente indicada como "N" de Norte) rigorosamente com o Norte geográfico (e não o magnético, aplicando a declinação magnética local se necessário). Isso garante a exatidão vetorial da direção do vento.
  • Alças de gotejamento (Drip Loops): Se o sensor utilizar cabos físicos de comunicação ou alimentação, molde uma curva em forma de "U" no cabo logo antes de sua entrada no sensor ou na parede. A gravidade forçará a água da chuva a escorrer e pingar no ponto mais baixo da curva, impedindo que a umidade caminhe pelo cabo até os conectores elétricos, o que causaria corrosão galvânica.
