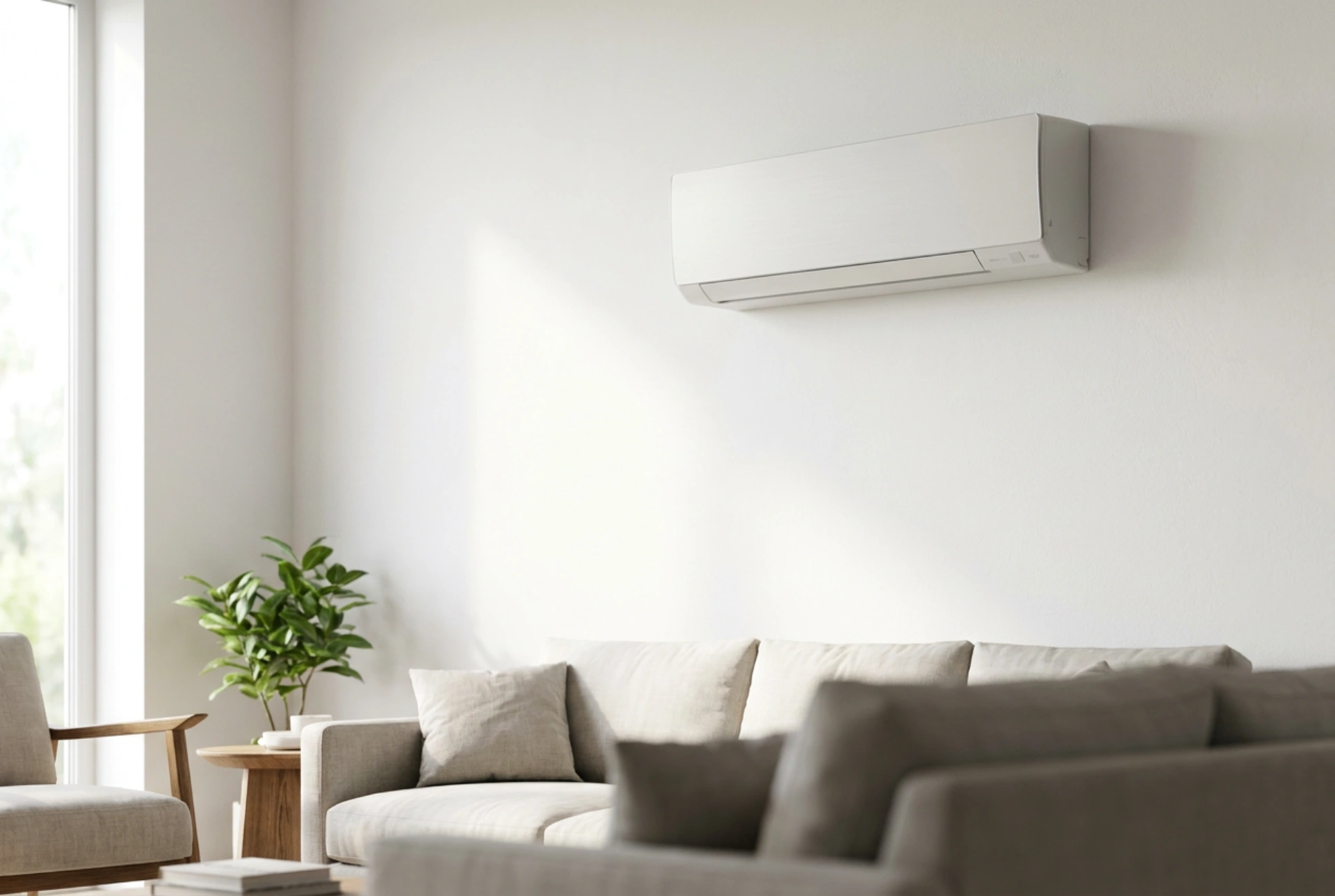

O ar-condicionado sem unidade externa, conhecido como sistema monobloco de parede, surge como uma alternativa para edifícios com restrições arquitetônicas de fachada. Compreender os princípios termodinâmicos, a dinâmica de fluidos e o gerenciamento acústico desse sistema é fundamental para garantir sua máxima eficiência energética e o correto fluxo de calor na residência.
A física por trás do resfriamento monobloco
No ciclo tradicional de refrigeração por compressão de vapor, o calor é absorvido no ambiente interno pelo evaporador e rejeitado no ambiente externo pelo condensador. Nos sistemas divididos convencionais (splits), esses componentes ficam fisicamente distanciados. No entanto, o ar-condicionado sem unidade externa integra o compressor, o evaporador e o condensador em um único gabinete interno. Para que a segunda lei da termodinâmica seja respeitada, o aparelho exige a perfuração de dois dutos paralelos diretamente na parede que faz limite com o exterior.
O primeiro duto succiona o ar externo para resfriar a serpentina do condensador interno, enquanto o segundo duto expele o ar agora aquecido de volta para o ambiente externo. Esse ciclo contínuo de troca térmica permite que o calor latente e sensível do ambiente interno seja efetivamente transferido para fora, mantendo a temperatura interna sob controle sem a necessidade de uma unidade condensadora visível na fachada.
Dinâmica de fluidos e o controle de pressão
Um dos maiores desafios no design e operação de sistemas monobloco é a dinâmica de fluidos e o equilíbrio de pressões. Sistemas portáteis simples de duto único sofrem com o fenômeno da pressão negativa: ao utilizarem o próprio ar refrigerado do cômodo para resfriar o condensador e depois expeli-lo, criam um vácuo parcial que força a entrada de ar quente e úmido de outras frestas da casa. Isso reduz drasticamente o rendimento térmico do aparelho.
Os modelos fixos de parede sem unidade externa superam essa limitação utilizando um sistema de fluxo duplo estanque. O ciclo de resfriamento do condensador é completamente isolado do ar de retorno do ambiente interno. O ar de arrefecimento externo entra por um duto, absorve o calor do condensador e sai pelo outro duto. Isso garante que a pressão do ar interno permaneça neutra, otimizando o coeficiente de performance (COP) do equipamento e impedindo infiltrações térmicas indesejadas pelas frestas de portas e janelas.
O ciclo da água: condensação e evaporação ativa
Durante o processo de resfriamento, a umidade relativa do ar interno entra em contato com a serpentina do evaporador, que opera abaixo do ponto de orvalho do ar ambiente. Esse fenômeno físico resulta na transição de fase da água do estado gasoso para o líquido, acumulando condensado nas aletas de alumínio do evaporador. Em sistemas splits comuns, essa água flui por gravidade através de uma mangueira de dreno até o exterior.
Nos sistemas monobloco internos, o gerenciamento desse condensado exige soluções integradas para evitar transbordamentos ou a necessidade de reservatórios manuais. A engenharia moderna utiliza o calor gerado pelo compressor e pelo condensador para vaporizar essa água acumulada. O condensado é direcionado para a base quente do condensador, onde sofre atomização ou evaporação forçada, sendo misturado ao fluxo de exaustão de ar quente e expelido para o exterior em forma de vapor. Esse processo inteligente aproveita a energia térmica residual para realizar a mudança de fase da água, eliminando a necessidade de drenos por gravidade.
Propagação acústica e isolamento de vibrações
Como o compressor — o componente de maior emissão sonora e mecânica do ciclo — está instalado dentro do espaço habitado, o isolamento acústico e a dissipação de vibrações estruturais tornam-se fatores críticos. Compressores rotativos geram vibrações mecânicas de baixa frequência que podem se propagar pelas paredes se o aparelho for fixado rigidamente à alvenaria.
Para atenuar esses efeitos, a instalação correta exige a aplicação de coxins de elastômero sintético de alta densidade no suporte de fixação, criando um desacoplamento mecânico entre o chassi do aparelho e a estrutura da parede. Internamente, o gabinete deve ser revestido com materiais de alta absorção acústica, como espumas elastoméricas de células fechadas. Além disso, a vedação perimetral dos dutos na parede com espuma de poliuretano expandido é essencial para evitar pontes acústicas e térmicas que poderiam permitir a entrada do ruído externo de volta para o ambiente residencial.
Lista de verificação para instalação eficiente
- Certifique-se de que a parede escolhida tenha acesso direto ao ambiente externo para a saída reta dos dutos de ar.
- Utilize gabaritos de perfuração precisos para garantir o alinhamento e a inclinação de 1 a 2 graus dos dutos para fora, evitando o retorno de água de chuva.
- Aplique anéis de vedação flexíveis e espuma expansiva nas passagens de parede para eliminar pontes acústicas e infiltrações de ar.
- Verifique a integridade dos filtros de ar internos periodicamente, pois o acúmulo de partículas de poeira reduz o fluxo de ar e prejudica a troca de calor no evaporador.
